Base de pozo
Descripción
Módulos base de pozos de registro de hormigón de sección interior circular con fondo plano, fabricado por vibroprensado, para insertar tuberías por cambio de alineación, de pendiente, o por la ventilación del conducto, en canalizaciones de aguas pluviales, aguas negras y aguas de superficie. La unión entre este elemento y el resto de elementos prefabricados del alzado del pozo puede realizarse por junta de goma*.
CARACTERÍSTICAS Y NORMATIVA APLICABLE
- Cumple con la norma UNE EN 1917 y UNE 127917.
- Uniones por junta de goma entre los distintos elementos prefabricados.
- Posibilidad de fabricación en hormigón en masa y hormigón armado.
- Resistencia característica mínima a compresión del hormigón = 30MPa
- Acero utilizado B-500-T
- Fabricado con áridos lavados y triturados de tipo calizo y cemento SR
(favorable contra ataques químicos) - Disponible con marcado CE
Se pueden fabricar bases de distintos diámetros en función del diámetro del tubo incidente (ver la tabla siguiente).
Medidas generales para bases de pozo
| DIÁMETRO NOMINAL (mm) | ALTURA (mm) | ESPESOR DE PARED (mm) | ESPESOR DE SOLERA (mm) | PESO PIEZA (kg) | DIÁMETROS MÁXIMOS INCIDENTES (mm) | FICHA TÉCNICA |
| 1.000 | 850 | 125 | 140 | 1.250 | 555 | Ficha técnica |
| 1.200 | 1.200 | 160 | 160 | 2.320 | 960 | Ficha técnica |
| 1.500 | 1.650 | 165 | 200 | 4.100 | 1.260 | Ficha técnica |

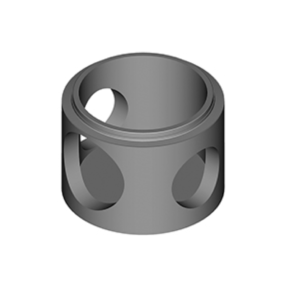

| Base de pozo Ø1.000
Elemento prefabricado, de hormigón armado, para registros de tubería incidente de plástico de Ø160 a Ø500 y tubería de hormigón de Ø300 y Ø400. Las opciones para fabricar los taladros para los tubos incidentes pasan por ajustar los grados a múltiplos de 5º. |
 |
 |
Base de pozo Ø1.200
Elemento prefabricado de hormigón armado para registros de tubería de plástico incidente de Ø500 a Ø800 y tubería de hormigón de Ø600 y Ø800. Las opciones para fabricar los taladros para los tubos incidentes pasan por ajustar los grados a múltiplos de 10º. |

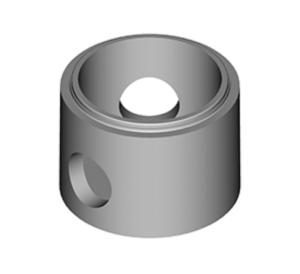

| Base de pozo Ø1.500
Elemento prefabricado de hormigón armado para registros de tubería incidente de hormigón y de plástico con un diámetro exterior máximo de 1.260 mm. Las opciones para fabricar los taladros para los tubos incidentes pasan por ajustar los grados a múltiplos de 12,5º. |
 |
*En las bases de pozo la unión del macho de la base de pozo con el siguiente elemento prefabricado se realiza por junta de arpón o por una junta de butilo, recomendando que para evitar errores en la colocación de la junta se realice mediante junta de butilo. Las uniones de los tubos incidentes a la base de pozo se pueden realizar mediante junta de goma o con un sellado en obra.
