Galería visitable circular

Descripción

Se trata de tubos de HA con canal y andén o doble andén para construir colectores visitables circulares, sobre todo es recomendable su uso en redes de saneamiento unitarias con escasa pendiente y velocidad baja del agua residual. La unión entre los elementos es con junta de goma, y al igual que en la tubería sin cuna y andén, se pueden realizar registros (tubo chimenea), curvas, pueden ser revestidos con PEHD.



CARACTERÍSTICAS Y NORMATIVA APLICABLE

  • Cumple con la norma UNE EN 1916 Y UNE 127916
  • Absorción de agua < 6 % – Estanqueidad frente al agua = 0,5 bares
  • Resistencia característica mínima a compresión del hormigón = 30MPa
  • Acero utilizado B-500-T
  • Juntas de goma tipo arpón, que cumplen con UNE- EN 681-1
  • Fabricado con áridos lavados y triturados de tipo calizo y cemento SR (favorable contra ataques químicos)
  • Disponible con marcado CE y marcado N de producto.

Características

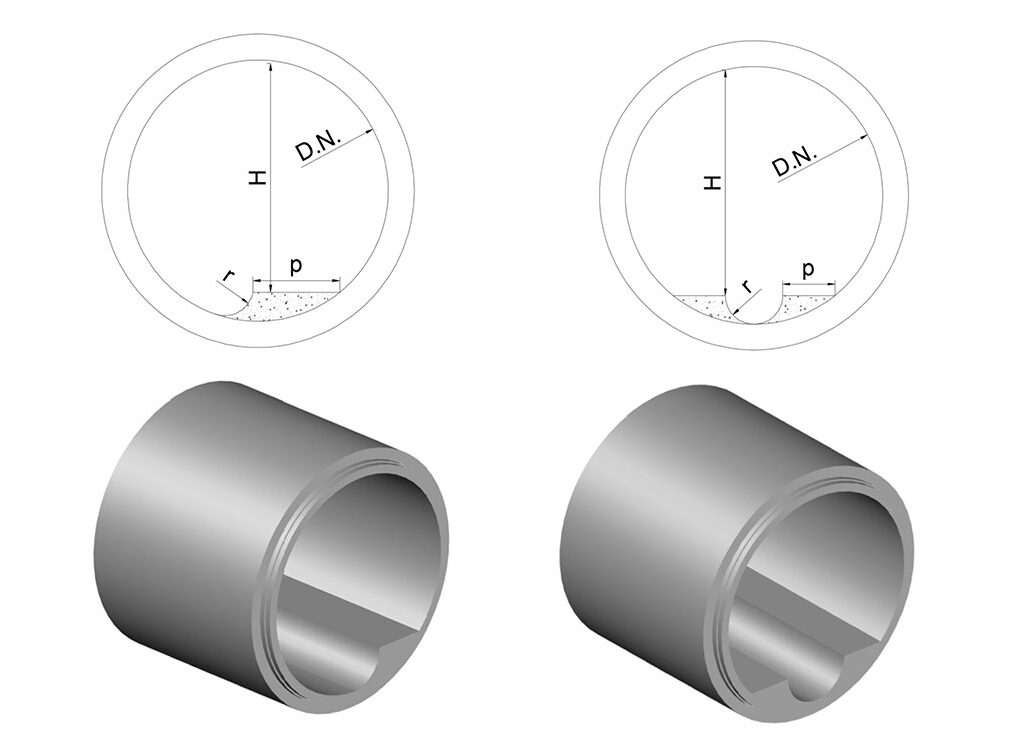

DIÁMETRO NOMINAL (mm) ESPESOR MEDIO (mm) LONGITUD ÚTIL (mm) DIÁMETRO EXTERIOR (mm) RADIO DE LA CANAL (r) (mm) ALTURA INTERIOR (H) (mm) ANCHO ANDÉN (p) (mm) PESOS (kg/ml)
UN ANDÉN DOBLE ANDÉN UN ANDÉN DOBLE ANDÉN
1.500 170.0 2.400 1.840 150 1370 400 267 2.250 2.334
1.800 182.5 2.400 2.165 200 1600 600 366 3.000 2.980
2.000 200.0 2.400 2.400 200 1780 600 400 3.705 3.688
2.500 250.0 2.400 3.000 400 2050 600 500 5.767 6.063
3.000 300.0 2.400 3.600 400 2600 600 600 8.084 8.500
