Galerías Abovedadas

Descripción

Elementos prefabricados de hormigón armado, con unión machihembrada, y de sección rectangular, acartelada, con techo abovedado, de geometría variable en ancho y alto. Se pueden fabricar con cuna de sección trapecial o semicircular y con andén, en ambos casos con geometrías variables dependiendo de las necesidades de la obra.

Se utilizan para construir galerías de servicio, pasos inferiores de peatones, obras de drenaje, y en los caos en los que incorporan cuna y andén son utilizados para construir colectores de saneamiento y de alcantarillado, tanto para redes unitarias como separativas.

Dependiendo de si incorporan cuna y andén o no, clasificamos las galerías abovedadas en tres grupos:

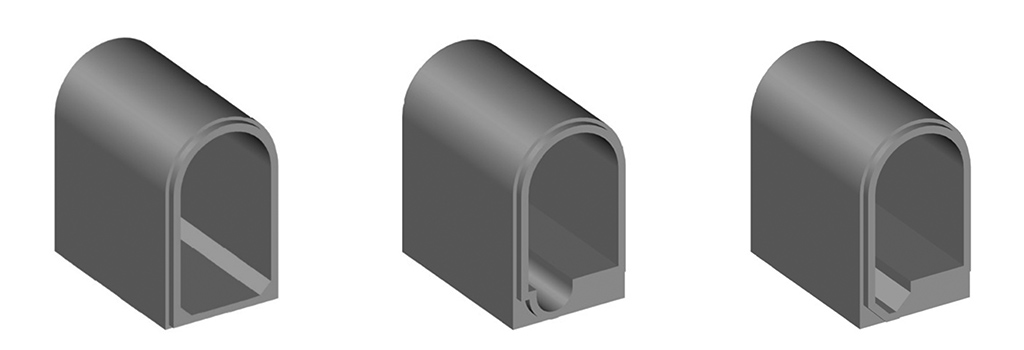

Galerías abovedadas sin andén Galerías abovedadas con cuna semicircular Galerías abovedadas con cuna trapezoidal

Características

  • Resistencia característica del hormigón, fck>35Mpa
  • Fabricado con áridos calizos y cemento SR
  • Acero utilizado B-500S
  • Fabricadas según modelos recogidos en “Normas para Redes de Saneamiento del Ayto. de Madrid y CYII)

En la siguiente tabla vienen definidas las dimensiones interiores de las piezas y sus espesores:

TIPO DE GALERIA ANCHURA INTERIOR (mm) ALTURA INTERIOR (mm) ESPESOR DE LAS PAREDES (mm) ESPESOR DE LA BASE (mm) FICHAS TECNICAS
1000



 SIN ANDEN (TIPO I – AM) 1000 2150 150 150 Ficha técnica
CON CUNA SEMICIRCULAR (TIPO I – AM) 1000 1850 150 150


 1250



 SIN ANDEN (TIPO II – AM) 1250 2250 150 150 Ficha técnica
CON CUNA TRAPEZOIDAL 1250 VARIABLE 150 150
CON CUNA SEMICIRCULAR (TIPO II – AM) 1250 1900 150 150


1500



 SIN ANDEN (TIPO III -AM) 1500 2250 150 150 Ficha técnica
CON CUNA TRAPEZOIDAL 1500 VARIABLE 150 150
CON CUNA SEMICIRCULAR (TIPO III -AM) 1500 1850 150 150
 2000 SIN ANDEN 2000 2500 200 200 Ficha técnica
CON CUNA TRAPEZOIDAL 2000 VARIABLE 200 200
 2500 SIN ANDEN 2500 2750 200 200 Ficha técnica
CON CUNA TRAPEZOIDAL 2500 VARIABLE 200 250
  • La longitud útil de las galerías TIPO I, TIPO II y TIPO III es de 2400 mm, para otros tipos consultar con fábrica
