Marco cerrado
Descripción

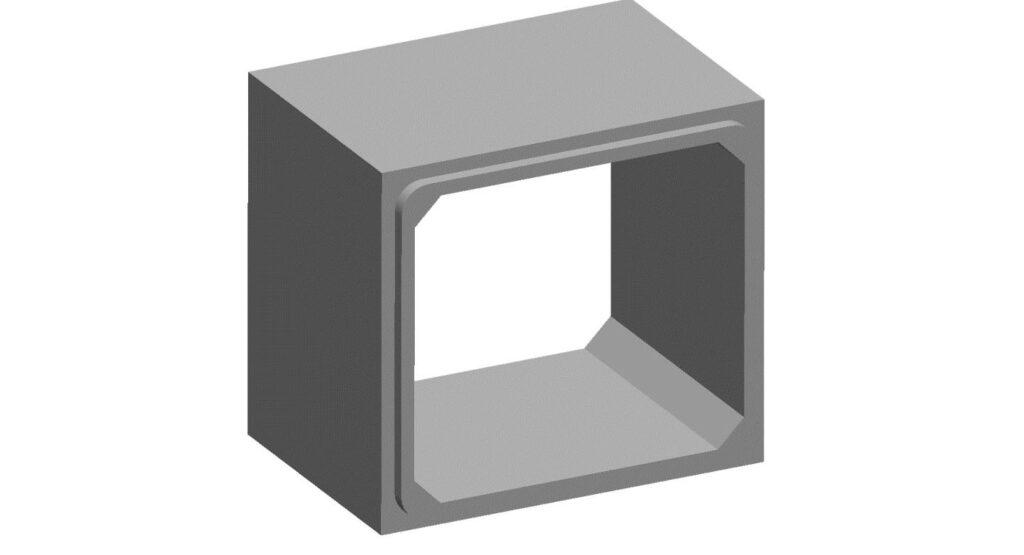

Nos estamos refiriendo a marcos de sección rectangular acartelada, fabricados en una sola pieza, la junta de unión puede ser machihembrada hasta medidas interiores de marco de 6×3 o por junta plana hasta medidas interiores de marco de 9×3.
Estos productos son utilizados para obras de drenaje transversal en carreteras y autovías, ferrocarril. También pueden ser utilizados como colectores de saneamiento, galerías visitables, galerías de servicio, pasos inferiores, pasos peatonales, pasos de fauna doméstica o salvaje, tanques y estanques de tormenta, …
Además de las medidas reflejadas en el cuadro adjunto (descargar pdf), nuestro sistema modular de producción nos permite fabricar cualquier otra medida dentro de los límites máximos indicados en el modelo de ficha técnica (descargar pdf). Dependiendo de las acciones por el relleno, la sobrecarga del tráfico y el ambiente de exposición, definimos espesores y longitud del marco para optimizar tanto su coste de fabricación como el de transporte.
Pueden fabricarse con andén o doble andén incorporado, y dependiendo del uso que se la vaya a dar, pueden incorporar registros redondos o cuadrados en cualquiera de sus paredes. Cuando son utilizados como arquetas, se les incorpora una solera de hormigón armado, debidamente calculada que garantiza su adecuado comportamiento mecánico y la estanqueidad del elemento.
Para solicitar presupuesto deben indicarnos las especificaciones de proyecto que aparecen en el modelo de ficha técnica, o bien deben cumplimentar plantilla (descargar).
Características
- Disponen de un marcado CE nº 099/CPD/A87/0438
- Fabricado según la normativa UNE EN 14844:2007
- Resistencia característica del hormigón, fck>35Mpa
- Fabricado con áridos calizos y cemento SR
- Acero utilizado B-500S
- Pueden fabricarse unidades en curva y con registros de dimensión variable en cualquiera de las cuatro paredes
Opciones de fabricación

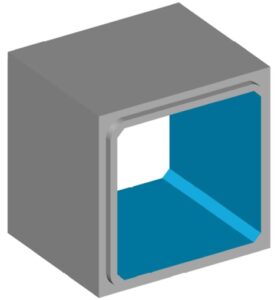

| MARCOS REVESTIDOS CON LÁMINA DE POLIETILENO O POLIUREA
Los marcos de HA revestidos con PEHD o con poliurea, permanecen inalterables al deterioro provocado por el ataque químico del ácido sulfhídrico, garantizando así la durabilidad de la conducción, permitiendo la amortización de la inversión en su ejecución. |
 |
 |
La lámina de PEHD es lisa en la parte en contacto con el efluente y en la parte en contacto con el hormigón tiene anclajes cónicos especiales que consiguen una unión mecánica inseparable entre el plástico y hormigón y adicionalmente previenen la expansión termal diferencial. |
|

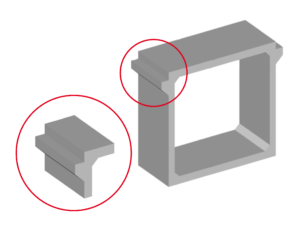

MARCOS CON MÉNSULA PARA APOYO DE LA LOSA DE TRANSICIÓN PARA OBRAS DE DRENAJE TRANSVERSAL En este tipo de obras, sobre todo en aquellas con poco recubrimiento por encima del dintel, en ocasiones es difícil garantizar una compactación adecuada en el trasdosado del marco, lo que se traduce en asientos diferenciales en la capa de rodadura que provocan daños e irregularidades en el pavimento, por lo que existe la posibilidad de fabricar marcos con ménsula para apoyo de la losa de transición. |
 |
