Tubería de Hinca
Descripción
La creciente demanda de servicios en los núcleos urbanos ha permitido el desarrollo de nuevas técnicas de colocación de tuberías sin excavación de zanjas. Es evidente que la excavación de zanjas tiene grandes limitaciones cuando los desmontes o zanjas a ejecutar resultan inviables por su alto coste, o la existencia de servicios afectados, edificaciones, carreteras, etc., hace inviable la ejecución a cielo abierto.

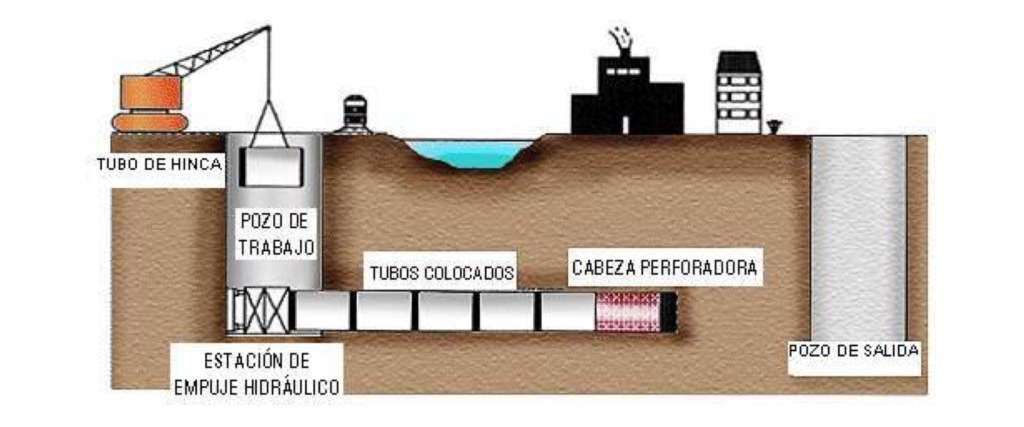

Dentro de los sistemas alternativos cabe destacar la utilización de la hinca de tubería.
Su gran diferencia con el sistema convencional de apertura de zanjas radica en que se trata de un método menos destructivo, que presenta importantes ventajas técnicas constructivas y que supone una menor incidencia en el medio ambiente.
Se trata de tubos de hormigón armado, que incorporan una virola de acero en el extremo hembra del tubo, que envuelve el macho con una junta de goma que garantiza la estanqueidad de la unión.
Algunos tubos incorporan tres taladros dispuestos a 120º que son utilizados para lubricar (lodos bentoníticoas) el rozamiento del tubo con la perforación a partir de bentonina.
Son fabricados según Norma UNE EN1916 y UNE 127916, y deben garantizar superficies planas en la zona de contacto del macho y la hembra, donde se incorpora una sufridera de madera que garantice un reparto uniforme de las fuerzas del empuje.
CARACTERÍSTICAS Y NORMATIVA APLICABLE
- Cumple con la norma UNE EN 1916 Y UNE 127916
- Absorción de agua < 6 % – Estanqueidad frente al agua = 0,5 bares
- Resistencia característica mínima a compresión del hormigón = 30MPa
- Acero utilizado B-500-T
- Juntas de goma tipo arpón, que cumplen con UNE- EN 681-1
- Fabricado con áridos lavados y triturados de tipo calizo y cemento SR (favorable contra ataques químicos)
- Disponible con marcado CE.

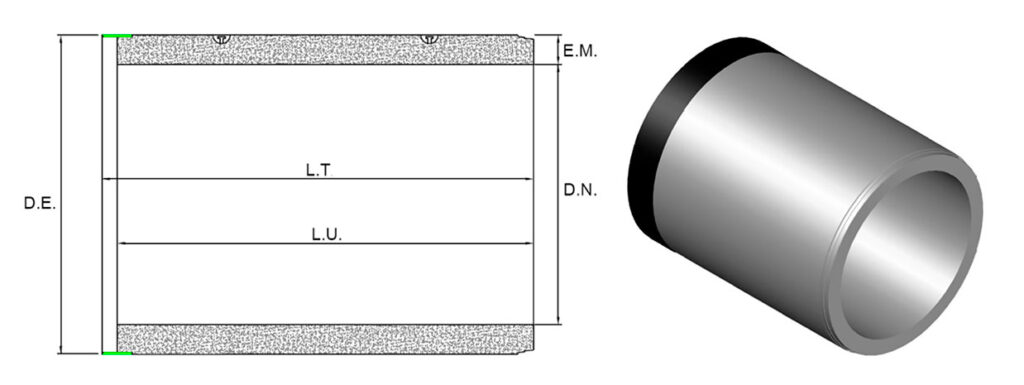

| CUADRO DE MEDIDAS EN TUBERÍA DE HINCA |
| DIÁMETRO NOMINAL (mm) | ESPESOR MEDIO (mm) | LONGITUD ÚTIL (mm) | DIÁMETRO EXTERIOR (mm) | PESO (kg/ml) | FICHA TÉCNICA |
| 800 | 150.0 | 2.400 | 1.100 | 1.146 | Ficha técnica |
| 1.000 | 150.0 | 2.400 | 1.300 | 1.354 | Ficha técnica |
| 1.200 | 150.0 | 2.350 | 1.500 | 1.643 | Ficha técnica |
| 1.500 | 170.0 | 2.500 | 1.840 | 2.298 | Ficha técnica |
| 1.800 | 195.0 | 2.500 | 2.190 | 3.059 | Ficha técnica |
| 2.000 | 200.0 | 2.350 | 2.400 | 3.537 | Ficha técnica |
| 2.500 | 250.0 | 2.350 | 3.000 | 5.438 | Ficha técnica |
| 3.000 | 300.0 | 2.400 | 3.600 | 7.750 | Ficha técnica |
