Tubo enchufe campana (TEC)

Descripción

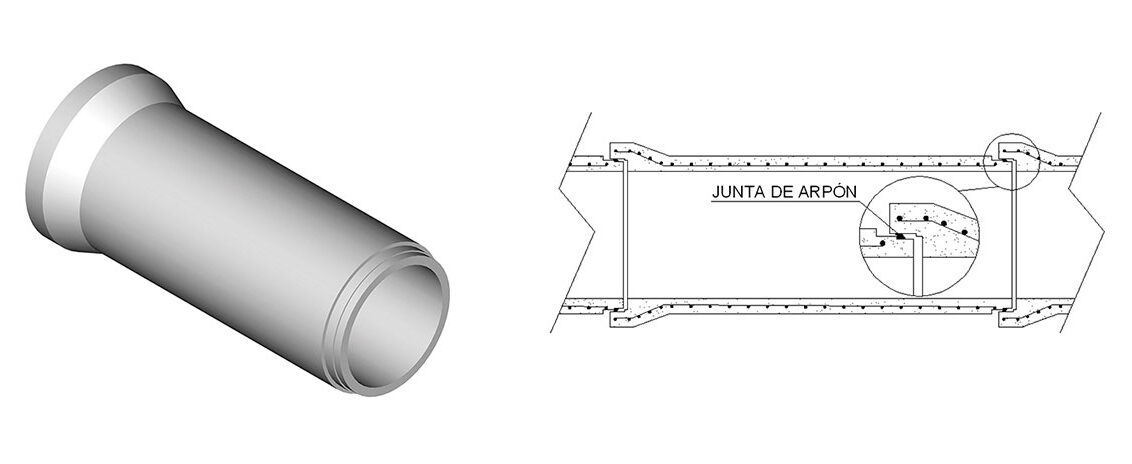

Cuando los tubos tienen un espesor menor de 150 mm., es necesario “ensanchar” la hembra (campana) para poder alojar en su interior un extremo macho y una junta de goma que garantice la estanqueidad. Se fabrican por sistema vibroprensado y  vibrocompresión.

CARACTERÍSTICAS Y NORMATIVA APLICABLE

  • Cumple con la norma UNE EN 1916 Y UNE 127916
  • Absorción de agua < 6 % – Estanqueidad frente al agua = 0,5 bares
  • Resistencia característica mínima a compresión del hormigón = 30MPa
  • Acero utilizado B-500-T
  • Juntas de goma tipo arpón, que cumplen con UNE- EN 681-1
  • Fabricado con áridos lavados y triturados de tipo calizo y cemento SR (favorable contra ataques químicos)
  • Disponible con marcado CE y marcado N de producto.

Clasificación

La tubería de enchufe campana con junta de goma, se clasifica dependiendo de los materiales con los que está fabricado, del diámetro y de la clase resistente (ver cuadro).

TUBO DE ENCHUFE CAMPANA DE HORMIGÓN EN MASA CON UNIÓN POR JUNTA DE GOMA
DIÁMETRO NOMINAL (mm) ESPESOR MEDIO (mm) LONGITUD ÚTIL (mm) DIÁMETRO EXTERIOR CAMPANA (mm) PESO (kg/ml) FICHA TÉCNICA
300 45.0 2.000 490 140 Ficha técnica
400 62.5 2.380 670 260 Ficha técnica
500 72.5 2.380 780 365 Ficha técnica
600 82.5 2.380 870 465 Ficha técnica



TUBO DE ENCHUFE CAMPANA DE HORMIGÓN ARMADO CON UNIÓN POR JUNTA DE GOMA
DIÁMETRO NOMINAL (mm) ESPESOR MEDIO (mm) LONGITUD ÚTIL (mm) DIÁMETRO EXTERIOR CAMPANA (mm) PESO (kg/ml) FICHA TÉCNICA
300 60.0 2.400 520 175 Ficha técnica
400 62.5 2.420 670 260 Ficha técnica
500 72.5 2.440 780 365 Ficha técnica
600 82.5 2.420 870 465 Ficha técnica
800 95.0 2.420 1160 760 Ficha técnica
1.000 110.0 2.400 1430 1075 Ficha técnica
1.200 140.0 2.400 1680 1575 Ficha técnica
